Aparato Poligonador/Fresador de roscar

Este dispositico è cosè costituito:

- Puleggia motrice

- Cinghia

- Puleggia condotta

- Frizione elettromagnetica e suo supporto

- Albero telescopico

- Scatola portautensile costituita da 6 ingranaggi a dentatura elicoidale

- Carro trasversale con pistone idraulico

- Carter di protezione

- Scatola elettrica comanda frizione

- Camma e microinterruttore

- Supporto portautensile originale

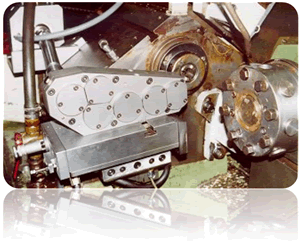

Questa è l'applicazione della nostra tradizionale apparecchiatura ai torni Index idraulici.
Il principale inconveniente, rappresentato da un carro 1 troppo debole per sostenere il peso di una robusta scatola portautensile, viene risolto con la sostituzione del carro originale con quello idraulico e ben più robusto di nostra produzione.
Il moto sincrono viene preso avvitando la puleggia motrice sulla parte posteriore del mandrino stringibarra della macchina e con una cinghia lo si porta alla puleggia condotta, montata posteriormente alla frizione.
Con il passaggio del moto attraverso la frizione elettromagnetica siamo in grado di staccare l'apparecchiatura nei momenti del ciclo in cui non è necessaria.
Con la scatola portautensile a sei ingranaggi non vi è più la necessità di cambiare puleggia condotta per ottenere i due rapporti necessari.
Per passare dalla fresatura di filetti a quella di poligoni e viceversa è sufficiente staccare l'albero telescopico dalla scatola portautensile ed infilarlo sul secondo alberino che fuoriesce libero dal retro della scatola stessa. La scatola portautensile è stata progettata per garantire le migliori prestazioni in termini di robustezza che ne consentono l'impiego anche nelle lavorazioni più gravose.
L'apparecchiatura offre i migliori risultati soprattutto lavorando materiali morbidi come ottone, bronzo, rame e alluminio.
